Specificaţii pe scurt
-
Accuracy
up to 0.5 mm
-
Process temperature
-40°C...200°C
(-40°F...392°F) -
Process pressure / max. overpressure limit
Vacuum.....16 bar abs
-
Max. measurement distance
70 m (230 ft)
For calibration to regulatory standards:
30 m (98 ft) -
Main wetted parts
316L, PTFE
Domeniu de aplicare

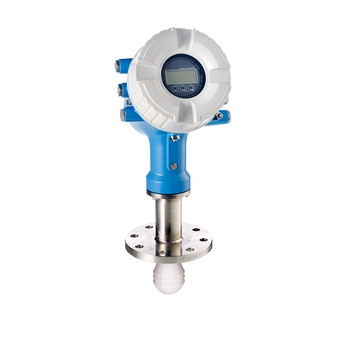

Micropilot NMR81 is used for custody transfer and inventory control applications with NMi- and PTB-approvals and meets the requirements according to OIML R85 and API 3.1B. NMR81 is particularly suited for free space applications up to 70m. The drip-off lens antenna with 80 GHz transmitting frequency produces a sharply focused beam angle of 3° and avoids obstacles even close to tank wall.
80GHz drip-off lens antenna suited for free space applications up to 70m offers high beam focusing for applications with nozzle situated close to tank wall.
Process connections: Flanges
Temperature: -40 to +170°C (-40 to +338°F)
Pressure: Vacuum to +16bar (Vacuum to +232psi)
Maximum measuring range: 70m (230ft)
Accuracy: ±0.5mm (±0.02")
Transmitting frequency: 80GHz
International explosion protection and custody transfer certificates, overfill prevention WHG, SIL
Avantaje
-
Hardware and software developed according to IEC 61508 up to SIL3 (in homogeneous redundancy) for high level of safety
-
Maximum reliability through accuracy up to ±0.5mm (±0.02")
-
Developed according to international metrology recommendations such as OIML R85 and API MPMS
-
Local and country-specific certifications like NMi or PTB for custody transfer applications
-
Simplified installation and trouble-free operations due to easy connection to major DCS systems via open protocols
-
80GHz technology for narrow beam angle for sharper focus, without interference from tank wall and obstructions
Clipuri video
Colecție Xpert
-
Produse de specialitate
- Conceput pentru aplicatii solicitante
Excelenţă tehnică
Simplitate
Variabil
-
Produse de specialitate
- Conceput pentru aplicatii solicitante
Excelenţă tehnică
Simplitate
Variabil
| Colecții FLEX | Excelenţă tehnică | Simplitate |
|---|---|---|
Colecție Fundamental Îndepliniți-vă nevoile esențiale de măsurare |
Excelenţă tehnică
|
Simplitate
|
Selecţie Lean Gestionați-vă cu ușurință procesele de bază |
Excelenţă tehnică
|
Simplitate
|
Colecție Extended Optimizați-vă procesele cu tehnologii inovatoare |
Excelenţă tehnică
|
Simplitate
|
Colecție Xpert Stăpâniţi cele mai dificile aplicaţii |
Excelenţă tehnică
|
Simplitate
Variabil |
Loading alternative products
Poveşti de succes
Cele mai descărcate
-
-
Informaţii tehnice (TI)
TI Micropilot NMR81
Versiune în limba engleză - 03/2024
Tank Gauging
EN RO 25/03/202415/09/202228/09/202101/06/202007/06/2018Limbă:
Engleză
Versiune:
25/03/2024
Dimensiune fişier:
2.3 MB
Nume fişier:
TI01252GEN_0723-00.pdf
-
98 de documente
-
-
Informaţii tehnice (TI)
TI Micropilot NMR81
Tank Gauging
EN RO 25/03/202415/09/202228/09/202101/06/202007/06/2018Limbă:
Engleză
Versiune:
25/03/2024
Dimensiune fişier:
2.3 MB
Nume fişier:
TI01252GEN_0723-00.pdf
-
-
-
Instrucţiuni de operare (BA)
BA Micropilot NMR81
Tank Gauging
EN RO 25/03/202415/09/202204/11/202105/10/202013/07/2018Limbă:
Engleză
Versiune:
25/03/2024
Dimensiune fişier:
5.2 MB
Nume fişier:
BA01450GEN_0823-00.pdf
-
-
-
Parametru dispozitiv (GP)
Micropilot NMR81
Tank Gauging
EN RO 24/02/202222/06/201701/03/2016Limbă:
Engleză
Versiune:
24/02/2022
Dimensiune fişier:
3.6 MB
Nume fişier:
GP01068GEN_0422-00.pdf
-
-
-
Instrucţiuni scurte (KA)
KA Micropilot NMR81
Măsurarea şi controlul nivelului din rezervor
EN RO 25/03/202404/11/202122/09/202019/11/201824/05/2017Limbă:
Română
Versiune:
25/03/2024
Dimensiune fişier:
2.1 MB
Nume fişier:
KA01194GRO_0623-00.pdf
-
-
-
Instrucţiuni de instalare (EA)
Cover, cover clamp, O-ring Installation Instructions
Microwave Level Measurement
EN RO 14/12/201830/11/2016Limbă:
Engleză
Versiune:
14/12/2018
Dimensiune fişier:
900.5 KB
Nume fişier:
EA01176GA2_0218.pdf
-
-
-
Instrucţiuni de instalare (EA)
SD card with holder Installation Instructions
Micropilot NMR8x; ProservoNMS8x; Tankside Monitor NRF81
EN RO 30/09/201730/11/2016Limbă:
Engleză
Versiune:
30/09/2017
Dimensiune fişier:
1 MB
Nume fişier:
EA01184GA2_0217.pdf
-
-
-
Instrucţiuni de instalare (EA)
Electronic insert, cable set NMR84 Installation Instructions
Micropilot NMR84
EN RO 28/07/2017Limbă:
Engleză
Versiune:
28/07/2017
Dimensiune fişier:
1.2 MB
Nume fişier:
EA01218GA2_0117.pdf
-
-
-
Instrucţiuni de instalare (EA)
Housing filter Installation Instructions
Micropilot, Proservo, Tankside Monitor
EN RO 28/02/201830/11/2016Limbă:
Engleză
Versiune:
28/02/2018
Dimensiune fişier:
404 KB
Nume fişier:
EA01183GA2_0218.pdf
-
-
-
Instrucţiuni de instalare (EA)
Antenna NMR81 Installation Instructions
Micropilot NMR81
EN RO 30/06/2017Limbă:
Engleză
Versiune:
30/06/2017
Dimensiune fişier:
450.1 KB
Nume fişier:
EA01216GA2_0117.pdf
-
-
-
Instrucţiuni de instalare (EA)
Display set, display holder Installation Instructions
Micropilot NMR8x; Proservo NMS8x; Tankside Monitor NRF81
EN RO 30/11/2016Limbă:
Engleză
Versiune:
30/11/2016
Dimensiune fişier:
1.1 MB
Nume fişier:
EA01185GA2_0116.pdf
-
Căutare piese de schimb în funcţie de numărul din desen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
O-ring, housing, 177.39x3.53, TG
-
Sealing
Număr desenCod de comandă2171312582 -
-
Housing filter, PTFE, NMR8x, 2 pcs.,TG
-
Filter
Număr desenCod de comandă1971312589 -
-
Blind plug, M20, 316L, O-ring EPDM, TG
-
Adapter housing/cable entry
Număr desenCod de comandă1471312592 -
-
O-ring, blind plug, M20, EPDM, 5pcs., TG
-
Sealing
Număr desenCod de comandă1571312594 -
-
Front cover Alu, sight glas, gasket
-
Cover
Număr desenCod de comandă2071312596 -
-
Front cover 316L, sight glas, gasket
-
Cover
Număr desenCod de comandă2071312607 -
-
Cover clamp, 2 pcs., TG
-
Housing/housing accessories
Număr desenCod de comandă1771312627 -
-
Terminal set, I/O module, Push-in, TG
-
Terminals
Număr desenCod de comandă3771324756 -
-
Terminal set, I/O module, screw type, TG
-
Terminals
Număr desenCod de comandă3771324757 -
-
Display set, RS485, holder, TG
-
Display
Număr desenCod de comandă4071312638 -
-
Display holder, fixing ring, TG
-
Display
Număr desenCod de comandă4171312640 -
-
Electronics, mainboard
-
Electronic
Număr desenCod de comandă31XPN0036- -
-
I/O Module NMR81/84, NRF81, NMS80/81/83
-
I/O module
Număr desenCod de comandă33XPN0031- -
-
Modification name plate, non Ex
-
Miscellaneous
Număr desenCod de comandă.71067434 -
-
Seal, adjustable, DN50, FKM
Număr desenCod de comandă071285499 -
Seal, adjustable, DN80, FKM
Număr desenCod de comandă071285501 -
Seal, adjustable, ASME 3"/JIS 80A, FKM
Număr desenCod de comandă071285503 -
Weather protection cover NMR8x, NRF8x
Număr desenCod de comandă071292751
